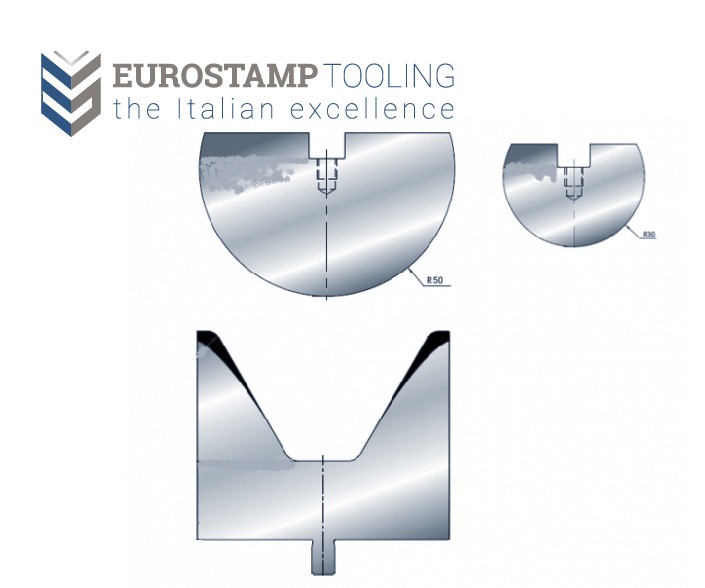

Giuseppe Speroni parla della piega raggiata.

Giuseppe Speroni, Responsabile Ufficio Tecnico Eurostamp.

La piegatura della lamiera è una lavorazione che può presentare aspetti complessi. Le tipologie stesse delle pieghe sono molteplici, e dunque diverso è il grado di difficoltà nella loro realizzazione.

Tra tutte, quella che crea generalmente maggiori problemi è la cosiddetta piega raggiata, ovvero una deformazione che presenta un raggio interno di piega molto maggiore rispetto allo spessore lamiera.

Quando viene richiesta la piega raggiata?

Questa deformazione è richiesta in molti settori, dall’arredamento, mobilio per ufficio o sportivo, armadietti di lamiera e tanti altri prodotti di questa tipologia. Si utilizza per due motivi principali:

• sicurezza
• estetica

Sicurezza in quanto, naturalmente, si cercano di evitare gli spigoli vivi e taglienti che possono causare danni e contusioni alle persone che li utilizzano.

Specialmente sulle lamiere molto sottili, infatti, gli spigoli sono molto piccoli e possono costituire un reale pericolo.

Da esigenza preventiva, è diventata poi una vera e propria tendenza, in quanto lo spigolo arrotondato è stato assunto con favore anche dal design contemporaneo.

Che cos’è la piega raggiata?

Nella piegatura standard, abbiamo normalmente un raggio interno di piega pari o leggermente maggiore rispetto allo spessore lamiera.

Questa condizione fa sì che il ritorno elastico del materiale sia minimo, e di conseguenza non ci siano grosse differenze tra raggio interno teorico e quello realmente ottenuto.

Questo a livello progettuale e produttivo è chiaramente un vantaggio, perché è possibile prevedere prima quale sarà l’effettivo risultato finale dei pezzi da produrre.

Di conseguenza potremo a priori conoscere sviluppo delle lamiere, e utensili con cui produrre i particolari.

Il discorso è completamente diverso per la piega raggiata, perché essendo il raggio interno di piega molto più grande dello spessore lamiera (anche di 100 volte o più), avremo un ritorno elastico molto elevato. Questo comporta il dover fare valutazioni molto più complesse rispetto alla piegatura normale.

Quale problema presentano le pieghe raggiate?

Il materiale, ovvero la lamiera nelle varie tipologie di materiale, ha delle caratteristiche meccaniche (come durezza, resistenza, elasticità, ecc.) e quando noi la andiamo a deformare, modifichiamo queste proprietà, ovvero alteriamo parte della sua struttura.

Come reagisce il metallo? Con una memoria di forma.

Quando superiamo lo snervamento Re, il metallo si deforma, ma può esserci un sensibile ritorno elastico. In condizioni normali, come abbiamo visto, è di pochi gradi (normalmente da 2° a 4°), mentre nel caso di pieghe raggiate è sicuramente maggiore. Per quale motivo?

Quando utilizziamo punzoni con raggi grandi, e matrice con larghezze elevate, avremo molto più materiale in stiramento (parte esterna del raggio). Quindi avremo un maggiore ritorno elastico, dovremo fare una maggiore compensazione e di conseguenza un maggiore margine di errore (quando la piega si riapre per effetto del ritorno elastico, varia anche il raggio interno). Questo significa che se ad esempio, dovessimo realizzare una piega con raggio interno 50mm, su lamiera spessore 1mm, non dovremo sicuramente utilizzare un R50 di partenza.

Come risolvere il problema?

Chi è abituato ad avere a che fare con le pieghe raggiate, conosce bene le problematiche, e sa anche che non esistono tabelle o software che possano darci una soluzione certa.

In Eurostamp abbiamo una sala prove dove facciamo dei test specifici e studiamo le migliori soluzioni di piega, per capire il corretto dimensionamento del raggio punzone, e della geometria matrice. Tenendo sempre presente, che qualora il materiale di partenza dovesse cambiare, potremmo avere risultati angolari e geometrici diversi. I progettisti spesso non hanno idea della complessità e dell’ampio margine di errore che possono derivare da questa piega.

Quali utensili piega lamiera utilizzare?

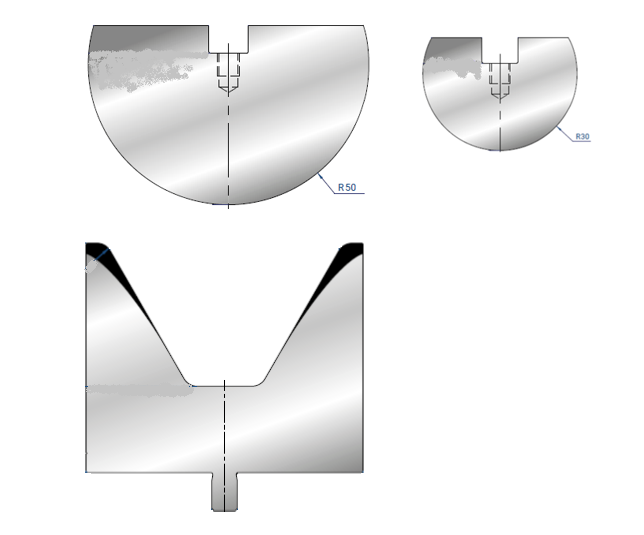

Le presse piegatrici, possono realizzare questa tipologia di piegatura, con utensili raggiati nella parte superiore e matrici con aperture ampie, e angoli chiusi nella parte inferiore.

Eurostamp è al tuo fianco per risolvere questa e altre problematiche di piega.

Scopri la gamma dei prodotti Eurostamp per risolvere la piega raggiata.
