News! Nuova gamma di utensili serie ESH.

Eurostamp Tooling presenta la nuova gamma di utensili piega lamiera serie ESH, Eurostamp Same Height.

Eurostamp espande la propria gamma introducendo una nuova serie completa di utensili SUPERIORI E INFERIORI conformi ai sistemi di staffaggio stile Europeo (Amada/Promecam).

Caratteristiche comuni.

Tutti gli utensili della serie sono prodotti utilizzando acciaio premium al CrMo che, grazie all’elevato carico di rottura (950-1050 N/mm²), consente di raggiungere tonnellaggi più elevati a parità di sezioni degli utensili.

Il trattamento di indurimento degli utensili è differenziato fra punzoni e matrici, per ottenere le migliori prestazioni in base alla loro differente modalità di utilizzo.

Innovazione negli utensili superiori.

• I punzoni sono temprati a induzione sulla punta fino a 55-58 HRC e per una profondità media di oltre 3mm: elevata durezza del raggio di punta e di tutta la superficie a contatto con la lamiera
• La gamma comprende punzoni con angoli ad 86°; 60°; 30°; 26°
• Le forme dei punzoni sono ridisegnate per ottenere la massima flessibilità, così da aumentare la quantità di profili fabbricabili

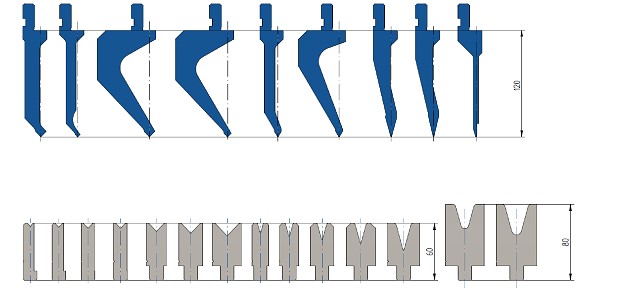

• L’altezza di lavoro di 120mm è adattabile alle caratteristiche di luce e corsa della maggior quantità di piegatrici presenti sul mercato

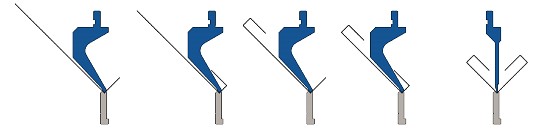

• L’altezza di lavoro è identica per tutti i punzoni della gamma: vi è inoltre la possibilità di fabbricare profili complessi con angoli a 90° installando qualunque punzone in modalità “a stazioni (staged)”

Innovazione negli utensili inferiori (architettura matrici ad inserti).

• Gli inserti matrice sono sottoposti a nitrurazione: tutta la superficie della matrice, e non solamente le spalle, è rivestita da un sottile strato di nitruro con durezza fino a 65 HRC. Ciò permette un’ importante riduzione del rischio di danneggiamento delle pareti laterali della V e una significativa riduzione dell’adesione superficiale di particelle estranee, come zinco e altre polveri alle spalle e alle pareti della V. La superficie delle matrici, infine, viene sottoposta a fosfatazione per incrementare la protezione rispetto all’ossidazione
• La gamma comprende inserti matrice ad 86° e a 30° con ampiezze da 6 a 25mm
• Le forme degli inserti matrice sono ridisegnate per essere adeguate alle esigenze odierne
• I raggi di raccordo sono ampi, in modo tale da ridurre l’entità di eventuali impronte sulla lamiera
• Il corpo degli inserti matrice con V piccole è stato “scaricato” (dimensioni ridotte) per offrire la maggiore versatilità nella fabbricazione di pieghe complesse come, per esempio, i profili a “Z”, molto comuni lavorando con spessori sottili
• Gli angoli esterni degli inserti matrice sono dotati di smussi che riducono la probabilità di collisioni con eventuali deformazioni posizionate in prossimità delle linee di piega

Innovazione nella frazionatura standard.

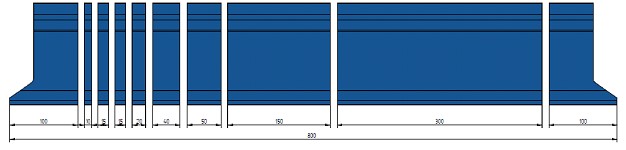

Utensili Superiori (Lunghezza totale 800mm)

100mm SX – 10mm – 15mm – 15mm – 20mm – 40mm – 50mm – 150mm – 300mm – 100mm DX

Utensili Inferiori (Lunghezza totale 800mm)

100mm – 10mm – 15mm – 15mm – 20mm – 40mm – 50mm – 150mm – 400mm

Forniture disponibili come opzione (a pagamento).

A richiesta, anche i punzoni possono essere sottoposti al trattamento di fosfatazione. Esso consiste in un rivestimento superficiale a base di fosfato che ricopre la superficie con uno strato cristallino protettivo in grado di conferire una elevata resistenza alla corrosione. Il costo del trattamento varia in funzione del peso.

Eurostamp, ampia gamma di soluzioni e alta qualità.

Eurostamp è al fianco di più di 3700 clienti in tutto il mondo per risolvere qualsiasi esigenza di piegatura della lamiera. Qualità della materia prima e continua ricerca professionale sono i valori che dal 1970 guidano Eurostamp Tooling nella progettazione e produzione dei migliori utensili per presse piegatrici, punzoni industriali e matrici industriali.

Vuoi scoprire tutta la gamma della serie ESH? Contatta Eurostamp.
